CS3300A PMU校验装置,内置电脑,最新产品,国际首创

起批量
1-4

产品属性

品牌
长沙鸿顶
型号
PMU校验装置
加工定制
测量范围
PMU校验装置
规格
1
联系方式 给我留言

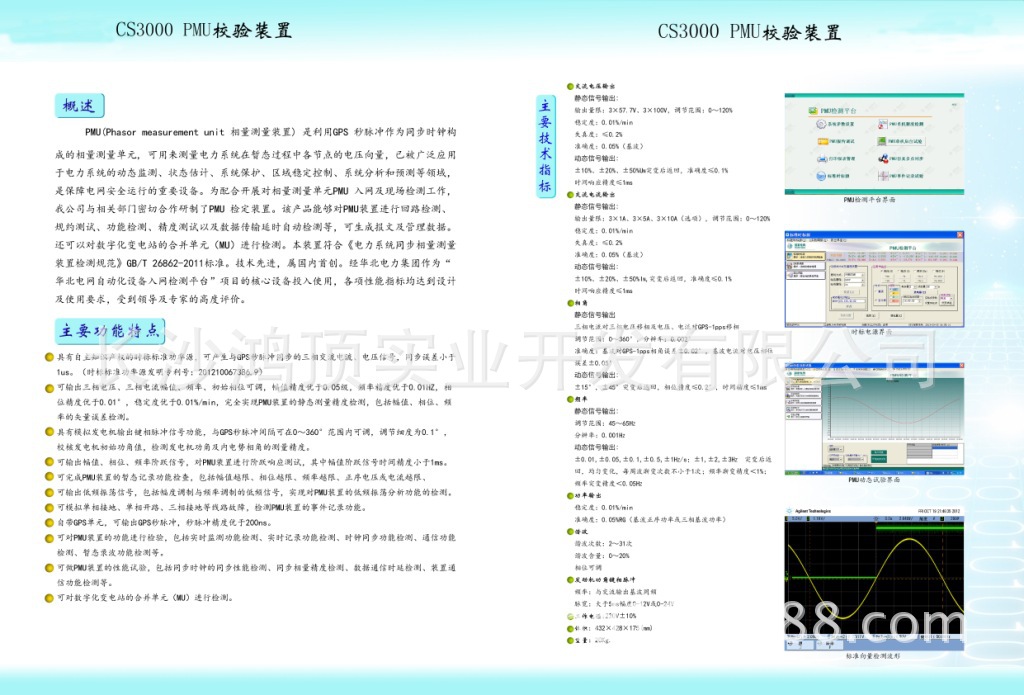

PMU校验装置

?

?

概??? 述
PMU(phasor measurement unit 相量测量装置 ) 是利用 GPS 秒脉冲作为同步时钟构成的相量测量
单元 , 可用来测量电力系统在暂态过程中各节点的电压向量,已被广泛应用于电力系统的动态监测、状
态估计、系统保护、区域稳定控制、系统分析和预测等领域,是保障电网安全运行的重要设备。为配合
开展对相量测量单元 PMU 入网及现场检测工作,我公司根据国家电力调度通信中心颁发的《电力系统
实时动态监测系统技术规范》(试行)研制了 PMU 检定装置。该产品技术先进,属国内首创。经华北
电力集团作为“华北电网自动化设备入网检测平台”项目的核心设备投入使用,各项性能指标均达到设
计及使用要求,受到领导及专家的高度评价。本产品在研发定型过程中,得到国家电力科学研究院、华
北电力科学研究院、北京电力调度中心、北京四方集团、南瑞集团等单位的大力支持,在此特表鸣谢!
主要功能和特点
●可对PMU进行同步相量误差的检定。
●可对三相相基波电压、电流、功率的基本误差进行检定及谐波影响量的试验。
●测试PMU的动态监测性能。
●标准源输出信号与 GPS 秒脉冲同步,即标准源输出信号的时间轴刻度与 GPS 秒信号高度一致。可设定
与同步时钟对应的基波电压、电流、相角。
●输出带有时标的工频三相电压/电流基波相量、三相基波功率量等。
●可设定基波电压/电流相量的频率、幅值和初相角以及键相脉冲与A相电压间的相位差等
●可设定任意时刻标准源输出的频率、对标准向量的相位、三相电源幅度等,实现对 PMU 动态特性的测
试;可产生2~31次谐波,谐波次数、幅度、相位可任意设定。
●通过嵌入式计算机,实现了 PMU 基本误差的自动检测。包括对电压元件幅值误差 / 对标准向量相角误
差、电流元件幅值误差/对标准向量相角误差、有功功率测量误差、无功功率测量误差、频率测量误差、
频率对电压元件幅值测量误差影响 / 相角测量误差影响、频率对电流元件幅值测量误差影响 / 对标准向
量相角测量误差影响、谐波对电压元件幅值测量误差影响 / 对标准向量相角测量误差影响、功角测量误
差等项目的自动检测、自动生成检测报告。按照要求的规约对PMU装置进行全自动校验和数据管理。
●高精度标准功率源输出,软件自动校准,指标稳定可靠。
●多重保护:电源联动保护,限流保护、自动关闭功放输出等。
●严格的过载试验、颠震试验、误操作试验、高温老化试验,可靠性好。

主要技术指标
交流电压输出
输出量限:3×57.7V、3×100V
稳定度:0.01%/min
失真度:≤0.2%
准确度:0.05%─基波
交流电流输出
输出量限:3×1A、3×5A、3×10A
稳定度:0.01%/min
失真度:≤0.2%
准确度:0.05%─基波
相角、相位差
三相电流对三相电压移相及电压电流对GPS的1PPS移相;

调节范围:0~360

分辨率:0.01
。 。
准确度:基波对1GPS相位角0.1 ,基波电流电压相位差0.1
频率
调节范围:45~65Hz
分辨率:0.001Hz
功率输出
稳定度:0.01%/min
准确度:0.05%RG─基波正序功率或三相基波功率
谐波
谐波次数:2~31次
谐波含量:0~20%
相位可调
发电机功角键相

频率:与交流输出基波同频
脉宽:大于5ms

?

?

湖南仪器仪表,长沙仪器仪表,

?

内置电脑,最新产品,国际首创

?

长沙电器仪表,湖南电器仪表

?

??

?

????????
